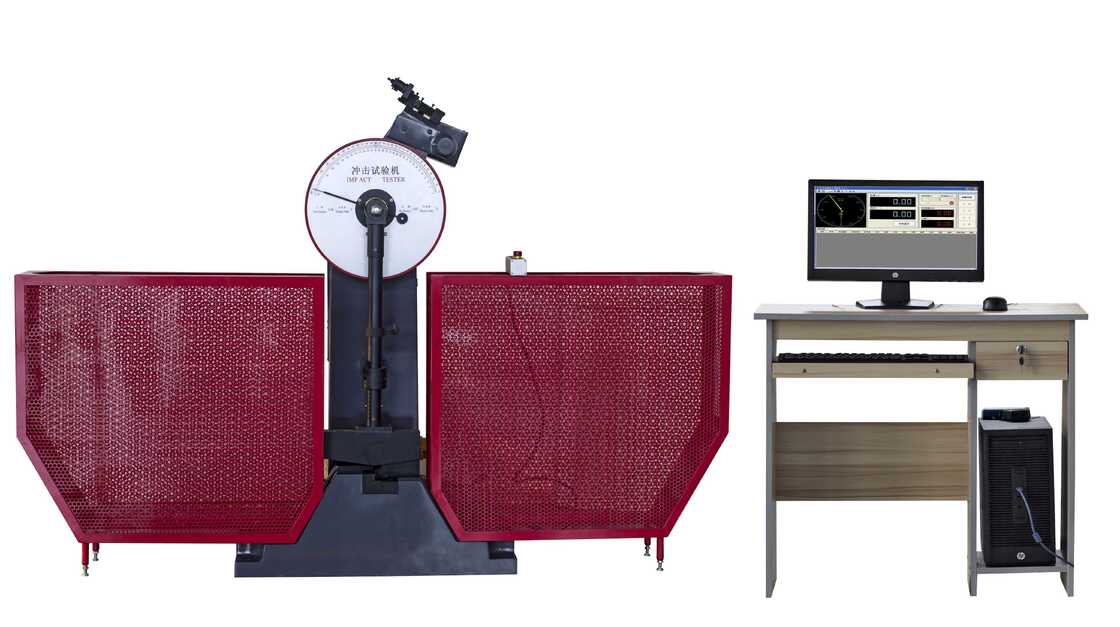

Компьютерный маятниковый испытатель на удар для пластиковых пленок и упаковочных материалов

I. Производительность Описание:

Ударная машина DB-300C используется для измерения ударной вязкости металлических материалов при динамической нагрузке, чтобы судить о качестве материалов при динамической нагрузке.

Машина представляет собой полуавтоматическую испытательную машину с микрокомпьютерным управлением, отличающуюся простым управлением и высокой эффективностью работы. Она управляется электрическим управлением подъема маятника, ударного маятника и разрядного маятника, и может использовать остаточную энергию ударного образца для автоматического подъема маятника для подготовки к следующему испытанию.

II. Технические характеристики:

1. Машина представляет собой полуавтоматическую ударную испытательную машину с микрокомпьютерным дисплеем, использующую управление микрокомпьютером ПК, способную выполнять подъем - удар - измерение - операцию - цифровой дисплей на экране - печать и другие операции с микрокомпьютером, высокую эффективность, высокую точность испытаний. После удара образца остаточная энергия используется для автоматического подъема маятника, чтобы подготовиться к следующему испытанию. Операция проста, а эффективность работы высока. Особенно в лаборатории непрерывных ударных испытаний и при большом количестве ударных испытаний в металлургии, машиностроении и других отраслях промышленности она может проявить свои преимущества. Компьютер может рассчитывать и отображать работу по поглощению удара материала, угол подъема маятника и среднее значение испытания. В зависимости от потребностей пользователей также может быть реализована удаленная передача данных.

микрокомпьютерное управление, высокая эффективность, высокая точность испытаний. После удара образца остаточная энергия используется для автоматического подъема маятника, чтобы подготовиться к следующему испытанию. Операция проста, а эффективность работы высока. Особенно в лаборатории непрерывных ударных испытаний и при большом количестве ударных испытаний в металлургии, машиностроении и других отраслях промышленности она может проявить свои преимущества. Компьютер может рассчитывать и отображать работу по поглощению удара материала, угол подъема маятника и среднее значение испытания. В зависимости от потребностей пользователей также может быть реализована удаленная передача данных.

2. Основная машина испытательной машины имеет одностоечную конструкцию, консольный ударный маятник и маятник типа C;

3. Ударный нож крепится винтами, легко заменяется;

4. Опора образца типа простой балки;

5. Основная машина оснащена предохранительным штифтом и защитной сеткой;

6. Ручной блок управления и компьютерное управление, в соответствии с инструкцией, завершают весь процесс подъема маятника, удара, автоматического подъема маятника, повторного ударного испытания.

7. Испытательная машина соответствует GB/ t3803-2002 "инспекция маятниковых ударных испытательных машин" и проводит ударные испытания металлических материалов в соответствии с GB/ t229-2007 "метод ударных испытаний на удар по Шарпи для металлических материалов".

III. Технические Показатели:

1. Ударная энергия: 300 Дж 150 Дж

2. Скорость удара: 5,2 м/с

3, угол подъема маятника: 150 °

4. Расстояние между опорами образца: 40 мм

5. Радиус скругления зажимной челюсти: R1,0~1,5 мм

6. Радиус скругления ударного лезвия: R2,0~2,5 мм (R8 мм)

7. Расстояние от центра маятника до точки удара: 750 мм

8. Стандартный размер образца: 10 x 10(7,5 или 5) x 55 мм

9. Момент маятника: M=160,7695 Н.м 80,3848 Н.м

10. Источник питания и мощность: трехфазная четырехпроводная 50 Гц 380 В 5 А

11. Общие размеры: 2200 x 650 x 1900 мм

12, точность угла: 0,1 °

13. Вес: около 500 кг

14. Условия окружающей среды: отсутствие коррозионных сред, вибрации и сильных электромагнитных помех в окружающей среде.

IV. Основная конфигурация оборудования

1. Хост-компьютер: 1 комплект

2. Маятники 150 Дж и 300 Дж соответственно;

3. Двигатель (установленный на основной машине): 1 комплект

4. Шестигранный торцевой ключ S=12 (зажимной винт седла ключа) 1 шт.;

5. Регулятор опоры: 1 шт.

6. Устройство центрирования образца: 1 комплект

7. Съемник (для смены маятника): 1 комплект

8. Фундаментные болты: 4 комплекта

9. Регулируемые наклонные опоры: 4 шт.

10. Защитная сетка: 1 комплект

V. Описание измерения и управления

1. Компьютеры марки Hp

2. Принтер HP

3. Операционная система Windows является рабочей платформой с отображением на экране и управлением мышью.

4. Программное обеспечение поддерживает несколько маятников.

5. Запись силы удара, энергии удара и т.д. Также могут быть рассчитаны максимальное и минимальное средние значения и стандартные отклонения.

6. Автоматическая обработка экспериментальных данных и автоматическое измерение периода колебаний

7. Все системные параметры открыты, и операторы пользовательского уровня полностью владеют ядром системы.

8. Совершенная функция анализа данных, подходящая для всех видов сложного анализа данных.

9. Имеет полную файловую систему. Документы отчетов об испытаниях, документы образцов и т.д.

10. Экспериментальные данные хранятся в формате кода ASC, и могут быть переработаны пользователем с помощью любого коммерческого программного обеспечения для создания отчетов и текстовых редакторов

11. Один компьютер с платами AD, I/O и другими платами может удовлетворить потребности в измерении и управлении несколькими испытательными машинами.

Поддержка всех видов коммерческих универсальных принтеров для хранения экспериментальных данных в формате кода ASC, и любое коммерческое программное обеспечение для создания отчетов и текстовых редакторов может быть использовано для переработки экспериментальных данных для пользователей.
