Guangdong Hongtuo Instrument Technology Co., Ltd.
 |
| Место происхождения: | Китай |
| Фирменное наименование: | Hontotest |
| Сертификация: | / |
| Номер модели: | KUT-681 |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | USD1,099.00-USD1,759.00 |
| Упаковывая детали: | Стандартный экспортный деревянный ящик |
| Время доставки: | Около 3 дней |
| Условия оплаты: | Л/К, Д/А, Д/П, Т/Т |
| Поставка способности: | 1000 комплектов в месяц |

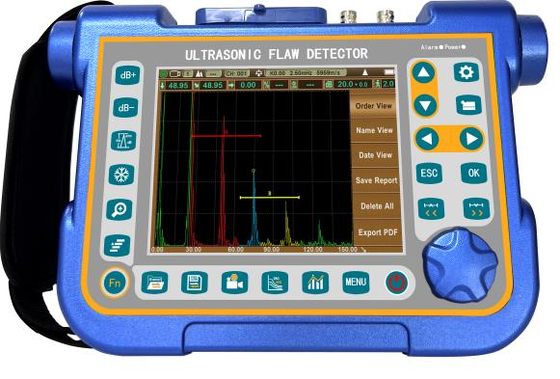

| Имя: | Ультразвуковой дефектоскоп для неразрушающего контроля металлов и сварных швов | Вспомогательная функция: | Захват экрана, запись и воспроизведение видео, B-скан, ЦАП, AVG, программное обеспечение для анализа |
|---|---|---|---|
| Относительная влажность: | (20~95)%RH | Импульсная энергия: | Амплитуда импульса: 100 В, 200 В, 250 В, 300 В, 350 В, 400 В, 450 В, 500 В, ступенчатый выбор, подхо |
| Динамический диапазон: | ≥36dB | Вертикальная линейность: | ≤2,5% |
Функции
• Автокалибровка: Автоматическая калибровка нулевого смещения преобразователя, угла наклона преобразователя (коэффициент K) и скорости материала
• Пиковая задержка: Сравнение замороженных пиковых сигналов с текущими А-сканами для легкой интерпретации результатов испытаний
• Определение местоположения дефекта: Отображение в реальном времени звукового пути, проекции (расстояние по поверхности), глубины, амплитуды
• Определение размеров дефекта: Автоматическое определение размеров дефекта с использованием AVG или DAC, ускоряет отчетность о приемке или отклонении дефекта.
• Функция коррекции для изогнутых поверхностей
• DAC/AVG: Кривая генерируется автоматически, точки выборки могут быть компенсированы и скорректированы. Кривая автоматически плавает с усилением, автоматически расширяется с расстоянием обнаружения и автоматически перемещается со временем задержки. Может отображать кривую AVG для любого апертуры
• AWS D1.1. Выбор этого стандарта может сократить ручные расчеты и повысить эффективность обнаружения
• Функция измерения высоты трещины
• Увеличение зоны: Расширение диапазона зоны на всю ширину экрана
• Запись и воспроизведение видео
• Заморозка А-скана: Заморозка отображения сохраняет форму сигнала и данные о расстоянии обнаружения
• Эхо-кодирование: Отображение областей 1-9 эхо-сигналов разными цветами, используется для анализа положения дефекта
• Пиковая метка: Захват и маркировка пика в реальном времени
• Функция отображения B-скана. Интуитивно отображает форму дефекта, а результат обнаружения более нагляден
• Цифровое считывание и триггер. Функция: Толщина/глубина могут отображаться в цифровом виде при использовании обычного преобразователя, а расстояние по поверхности и глубина отображаются напрямую при использовании углового преобразователя
"FFT спектральный анализ путем расчета формы эхо-сигнала для обнаружения частотных характеристик и степени повреждения текущего преобразователя в реальном времени
Подавление (отбраковка)
Полноцветный цифровой дисплей, мастер-меню, четкое руководство
• IPS (In-Plane Switching), без углов обзора, высокое разрешение 640x480
• Частота обновления дисплея 60 Гц, быстро отображает формы сигналов мелких дефектов
• Дисплей с высокой яркостью может использоваться при ярком освещении.
• 4 стиля интерфейса, яркость ЖК-дисплея можно свободно настраивать
Технические параметры
| Стандартный | Расширенный | |
| Диапазон | от 0 до 15 м при скорости стали, передача 30 м | от 0 до 20 м при скорости стали, передача 40 м |
| Скорость | 100~ 15000 м/с | 100~20000 м/с |
| Частота повторения импульсов | 20~2000 Гц | |
| Динамический диапазон | ≥36 дБ | |
| ВертикальнаяЛинейность | ≤2,5% | |
| ГоризонтальнаяЛинейность | ≤0,2% | |
| Разрешающая способность | >40 дБ (5P14 в стали) | |
| Чувствительность | >65 дБ (2,5 МГц φ20 мм) для плоского донного отверстия глубиной 200 мм φ2, сигнал H50%) | |
| Шум | ≤10% | |
| Файлы каналов500 файлов для хранения настроек калибровки и параметров преобразователя | Файлы отчетов | |
| 1000 отчетов в формате PDFДисплей | IPS дисплей 60 Гц, частота обновления 60 Гц, разрешение 640x480 | |
| Подавление (отбраковка) | 0~80% от полной высоты экрана | |
| Тип преобразователя | прямой преобразователь, угловой преобразователь, двойной преобразователь, проникающий и т.д. | |
| Мониторы зон | Две независимые зоны, управляемые по всему диапазону развертки | |
| Триггер | Пиковый триггер, триггер по фронту | |
| Сигнализация | Пороговая положительная/отрицательная с миганием светодиода | |
| Источник питания | Сеть переменного тока 100-240 В, 50-60 Гц | |
| Литий-ионный аккумулятор (DC) 9 В, более 12 часов работы | Вспомогательная функция | |
| Захват экрана, запись и воспроизведение видео, B-скан, DAC, AVG, программное обеспечение для анализа данных AWS | ||
|
Расширенная функцияДиаграмма сварного шва, определение частоты преобразователя |
Видеомагнитофон | |
| 10 видеофайлов, каждый видеофайл может быть до 5 минут длиной, 30 кадров в секунду. Сохранение на U-диск для массовой памяти (без ограничения продолжительности) | ||
|
|
||
