Испытатель внутреннего сгорания автомобиля с сенсорным экраном управления

1.Техническая спецификация

(1) 7-дюймовый полноцветный сенсорный экран:

1 Размер: 7 дюймов, эффективный размер дисплея, длина 15,5 см, ширина 8,6 см;

2 Разрешение: 800*480

3 Коммуникационный интерфейс RS232, CMOS 3.3V или TTL, режим последовательного порта

4 Возможность хранения: 1 Г

5 Принять чистый аппаратный FPGA для управления дисплеем, "нулевое" время запуска, включить и он может работать

6 Принять архитектуру M3+FPGA, M3 отвечает за анализ команд, FPGA фокусируется на TFT-дисплее

7 Главный контроллер использует низкоэнергетический процессор и автоматически переходит в энергосберегающий режим

(2) Экспериментальные данные могут храниться на сенсорном экране, а исторические данные могут быть получены

(3) После записи времени сжигания, оборудование автоматически вычисляет скорость сжигания (также известная как скорость сжигания)

(4) Большой дымовой капот, полностью соответствует требованиям GB8410-2006; камера сгорания, которая находится в непосредственном контакте с испытательным пламенем, изготовлена из нержавеющей стали в целом, с высокой прочностью

(5) Точность времени 0,1 с.

(6)Сжигатель Бунсена (т.е. горелка) наносит пламя на образец в течение 15 секунд.

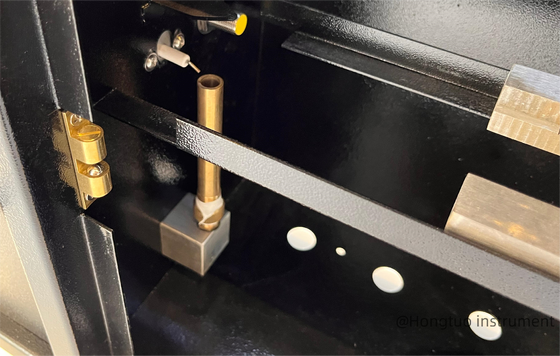

(7) Внутренний диаметр трубки для горелки Бунсена составляет 9,5 мм + 0,1 мм, а длина около 100 мм.

(8) Угол наклона испытания: горелка Бунсена горит вертикально на 90° по отношению к горизонтально расположенному образцу

(9) Высота пламени: регулируется от 20 мм ± 2 мм до 100 мм ± 2 мм (обычно регулируется до 38 мм)

(10) Время применения пламени: регулируемое от 0-999,9 с ± 0,1 с (обычно выбирается 15 с)

(11) Время непрерывного сжигания: 0-999.9s ± 0.1s, наблюдать, чтобы пламя достигло первой отметки и начать и остановить вручную

(12) Газ сгорания: сжиженный нефтяной газ или угольный газ Устройство регулирования/испытания скорости ветра (необязательно)

(13) Устройство управления скоростью ветра/испытание (необязательно)

1. Особенности

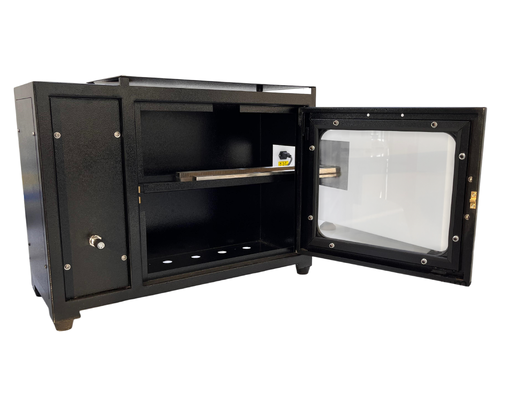

(1) GB8410-2006 требует только стальные пластины для коробки сгорания. коробка сгорания QCS-3 инструмент принимает распыливание стальной пластины, которая имеет более высокую долговечность.

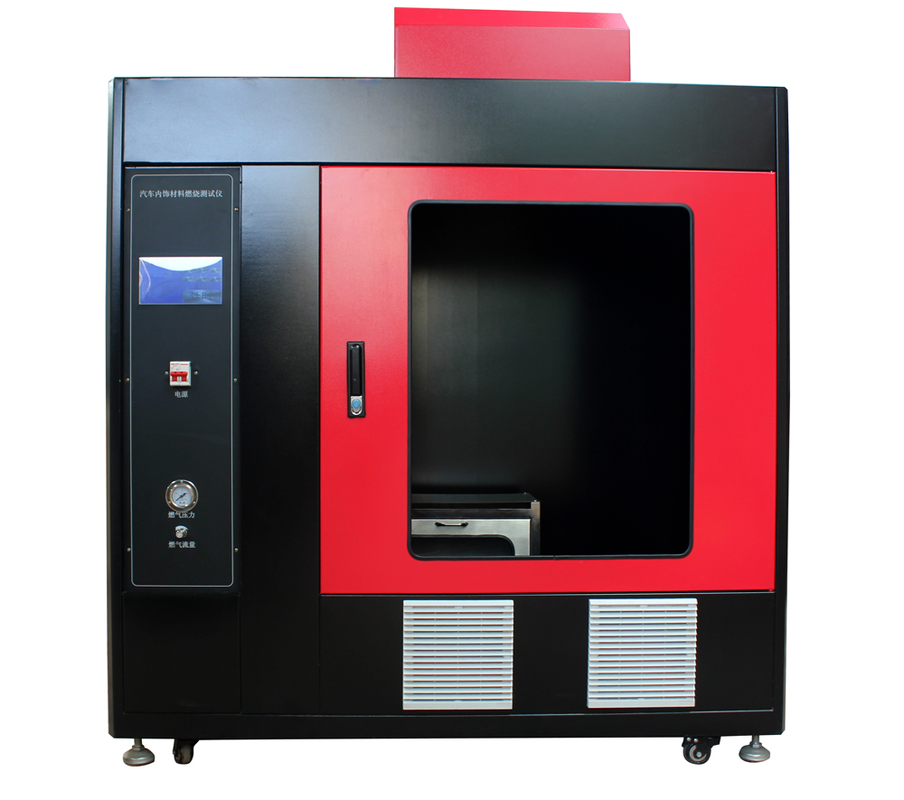

(2) GB8410-2006 требует, чтобы коробка сгорания помещалась в дымовую капсулу, а объем дымовой капсулы составляет от 20 до 110 раз объем коробки сгорания.Размер камеры сгорания прибора QCS-3 385*204*360 мм, а размер дымовой крышки составляет 1050 мм × 640 мм × 1300 мм. Фактический объем дымовой крышки примерно в 30 раз больше объема коробки сгорания.Нет режущих углов и он полностью соответствует стандартным требованиям.

(3) Управляющая часть отделяется от камеры сгорания, чтобы результаты испытаний в камере сгорания не влияли на испытуемую операцию в середине.

(4) Из-за большого размера прибора для удобства пользователей изготавливается статическая нога и движущееся колесо с двойной ногой (статическая нога может регулироваться в высоту),что очень удобно для транспортировки и стационарного оборудования.
