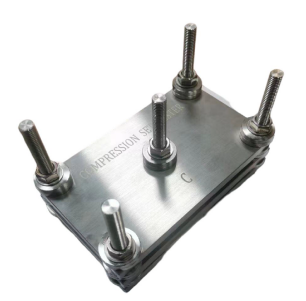

HT-759 Проверка сжатия резиновых наборов

Применение

Прибор для определения остаточной деформации резины при сжатии сжимает образец известной высоты до заданной высоты в соответствии с требованиями к степени сжатия, выдерживает его в течение определенного времени при заданных температурных условиях, затем снимает сжатие, возвращает образец в свободное состояние и измеряет его высоту.

Прибор для определения остаточной деформации при сжатии состоит из параллельных стальных пластин, ограничителей и крепежных элементов. Он используется для измерения деформации вулканизованной резины, термопластичной резины или пены при комнатной, высокой и низкой температурах, при определенной степени сжатия и после определенного времени сжатия.

Стандарты

ASTM D395 - 03 Стандартные методы испытаний свойств резины — Остаточная деформация при сжатии

ISO 815-1 Определение остаточной деформации вулканизованной резины или термопластичной резины при сжатии. Часть 1: При комнатной и повышенной температуре

GB/T 7759.1 Определение остаточной деформации вулканизованной резины или термопластичной резины при сжатии. Часть 1: При комнатной и повышенной температуре

Технические параметры:

1. Высота ограничителя:

(1) Образец типа А диаметром 29 мм, высота 12,5 мм

9,3–9,4 при степени сжатия 25%

10,6–10,7 при степени сжатия 15%

11,25–11,35 при степени сжатия 10%

(2) Образец типа B диаметром 13 мм, высота 6,3 мм

4,7–4,8 при степени сжатия 25%

5,3–5,4 при степени сжатия 15%

5,65–5,7 при степени сжатия 10%

2. Размеры прибора для определения остаточной деформации резины при сжатии: ширина 120 мм, длина 200 мм

3. Вес: около 15 кг

Принцип:

Образец известной высоты сжимается до заданной высоты в соответствии с требованиями к степени сжатия, выдерживается при заданной температуре в течение определенного периода времени, затем сжатие снимается, образец возвращается в свободное состояние, и измеряется высота образца.

Процедура испытания:

1. Образец должен быть выдержан при (23±2)°C, (50±5)% относительной влажности в течение 24 часов.

2. Измерить исходную толщину образца с точностью до 0,02 мм.

3. Поместить образец в прибор, установить прокладку, соответствующую типу образца, и зафиксировать прибор. Испытание может проводиться при комнатной температуре.

4. После зажима образца его необходимо поместить в печь с установленной температурой в течение 2 часов.

Температура и время испытания refer to the standard or are specified by the customer. For example, ASTM D1349-99 has: -75°C, -55°C, -40°C, -25°C, -10°C, 0°C, 23°C, 40°C, 55°C, 70°C, 85°C, 100°C, 125°C, 135°C, 150°C, 160°C, 175°C, 200°C, 225°C, 250°C.

Рекомендуемое время испытания для прибора определения остаточной деформации резины при сжатии составляет 22 часа и 70 часов (внутренний метод SGS).

5. По истечении времени испытания немедленно извлечь прибор из печи и вынуть образец.

Поместить образец на плохой теплопроводник, такой как деревянная доска, и охладить его при (23±2)°C, (50±5)% относительной влажности.

6. После охлаждения в течение 30 минут снова измерить толщину образца.

Расчет результатов:

C = [(To-Ti)/(To-Tn)] ×100%

C — Остаточная деформация при сжатии, %

Tn — Толщина прокладки, мм

To — Толщина образца до испытания, мм

Ti — Толщина образца после испытания, мм
