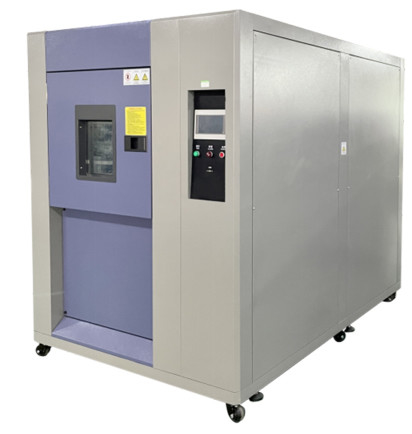

Камера испытаний на тепловой удар с низким уровнем шума 80L/камера испытаний на тепловой удар с экологически чистым хладагентом

Низкошумная испытательная камера термического удара объемом 80 л / Экологически чистая испытательная камера термического удара с хладагентом



Методы управления и особенности:

1. Система сбалансированного контроля температуры (BTHC) использует метод P.I.D. для управления SSR, так что количество нагрева системы равно тепловым потерям, поэтому ее можно использовать стабильно в течение длительного времени.

2. Японские технологии, разработанные тайваньскими брендами

3. Основные аксессуары импортные.

4. Машина имеет низкий уровень шума, менее 75 децибел, уровень звука А

5. Управление расчетом расхода хладагента с помощью сервоклапана. Экономия 30% электроэнергии.



Стандарт испытаний:

1. GB/T 2443.1-2001 Испытание A: Метод низкотемпературных испытаний

2. GB/T 2443.2-2001 Испытание B: Метод низкотемпературных испытаний

3. GB/T 2443.22-2002 Испытание N: Метод низкотемпературных испытаний

4. GJB 150.3-1986 Испытание при высоких температурах

5. GJB 150.4-1986 Низкотемпературное испытание

6. GJB 150.5-1986 Испытание на термический удар



Технические параметры:

1. Температура испытательной камеры: -40℃ ~ +150℃

2. Допуск температуры: ±2.0℃

3. Температура высокой камеры: 60℃ ~ 200℃

4. Низкотемпературная камера: -55℃ ~ -10℃

5. Время предварительного нагрева: около 40 минут

6. Время предварительного охлаждения: около 65 минут

7. Время восстановления температуры: ≤ 5 мин

8. Метод испытания: Пневматический демпфер переключается между 2 или 3 температурными зонами

9. Вес испытуемого объекта: 15 кг/слой

10. Система охлаждения: бинарная

11. Метод конденсации: воздушное охлаждение

12. Метод управления: микрокомпьютерное программирование + PID + SSR

13. Тепловыделение: Максимальное допустимое тепловыделение нагрузки этой машины составляет 300 Вт



Конструкция и материалы:

Модель	Внутренние размеры	Внешние размеры
DH-RTS-80-40	400×500×400 (ШxВxГ) мм	1450x1850x1450 (ШxВxГ) мм

1. Материал внутренней камеры: нержавеющая сталь (SUS#304)

2. Материал корпуса: SPCC (поверхностная краска)

3. Изоляционный материал: жесткий пенополиуретан и стекловата

4. Нагреватель: оребренная трубка из нержавеющей стали с электрическим нагревом

5. Система циркуляции воздуха:

а. Импортный двигатель 750 Вт, 2 шт.

б. Удлиненный вал из нержавеющей стали

в. Многолопастная крыльчатка (SIROCCOFAN)

6. Дверца камеры: одностворчатая, открывающаяся влево

а. 1 встроенная ручка

б. Задняя кнопка: SUS#304



Система охлаждения:

1. Система охлаждения: Оригинальный импортный полностью герметичный французский Taikang

2. Хладагент: экологически чистый хладагент

3. Конденсатор: кожухотрубный конденсатор с водяным охлаждением

4. Испаритель: ребристого типа, многосекционный

5. Другие аксессуары: осушитель, маслоотделитель, клапан расхода хладагента, ремонтный клапан

6. Система расширения: система охлаждения с регулируемой мощностью



Система управления:

1. Принят ЖК-сенсорный экран TEMI8229, импортированный из Южной Кореи, который может переключаться на английский язык

2. Описание контроллера:

2.1 Разрешение температуры: 0.1℃

2.2 Имеет функцию отображения температуры накопительных баков высокой и низкой температуры и испытательных камер.

2.3 Измерительный элемент температуры: 3 комплекта термопар спецификации DIN

2.4 Метод управления PID

2.5 Использование графического программного обеспечения для управления в диалоговом режиме, прямые опции сенсорного экрана, включая настройки при включении, отображение кривой, цикл, программу, экран отображения, вспомогательные настройки, емкость программы запуска системы и функции управления, с температурой бака высокой температуры, установленной фиксированной температурой, температурой бака низкой температуры, установленной температурой, температурой испытательной камеры, установкой и индикацией номера испытательного цикла, может отображать текущий статус выполнения, установленное значение температуры, установленное значение времени, оставшееся время и оставшееся количество циклов

2.6 Настройка температурной программы отображается с помощью графической кривой, с функцией отображения выполнения программы в реальном времени.

2.7 Имеет возможность отображать статус неисправности и объяснять методы устранения неполадок

2.8 Емкость программы и функции управления:

• Количество доступных программ: максимум 32 группы

• Повторяемое выполнение команд: каждая команда может выполняться 9999 раз

• Установка времени 0 ~ 99 ч 59 мин

• С функцией резервного запуска

• Функция блокировки кнопок и экрана (LOCK)

• Настройка времени разморозки



Стандартные аксессуары:

1. Автоматический выключатель утечки японского производства 3P 100A 1 шт.

2. 3 пневматические двери

3. 1 главный выключатель питания

4. Электромагнитный контактор: Taiwan TAIWAN 50A

5. Твердотельное реле: Taiwan FOTEK 220V 40A

6. Испытательное отверстие: 1 отверстие диаметром 50 мм с левой стороны корпуса машины, с 1 крышкой отверстия из нержавеющей стали

7. Стойка для размещения образцов:

.Сетчатый лоток из нержавеющей стали SUS#304 2 шт.

.Направляющие для регулируемых по расстоянию стоек из нержавеющей стали 2 комплекта



Окружающая среда:

1. Допустимый диапазон рабочих температур: 0 ~ 35℃ (средняя температура в течение 24 часов ≤ 35℃)

2. Диапазон гарантии производительности: 5 ~ 35℃

3. Относительная влажность: не более 85%

4. Атмосферное давление: 86 ~ 106 кПа

5. Отсутствие сильных вибраций вокруг

6. Отсутствие прямых солнечных лучей или других источников тепла



Источник питания: AC 3φ5W380V 50 Гц; Максимальная мощность: 20 кВт
