Guangdong Hongtuo Instrument Technology Co., Ltd.
 |
| Место происхождения: | Донггуан, Китай |
| Фирменное наименование: | DahoMeter |
| Сертификация: | ISO,SGS |
| Номер модели: | CPJ-3015 |
| Количество мин заказа: | Один набор |
|---|---|
| Цена: | USD3899 to USD4999 |
| Упаковывая детали: | стандартная экспортная деревянная упаковка |
| Время доставки: | 5 дней |
| Условия оплаты: | Л/К, Д/А, Д/П, Т/Т, Вестерн Юнион, |
| Поставка способности: | 300 комплектов в месяц |
| Имя: | Проектор высокоточного видеопрофиля | Размер стеклянного стола (мм): | 196X96 |
|---|---|---|---|
| Точность измерения: | (3+L/50) мкм | Испытания перед доставкой: | ДА |
| Власть: | 1100-240В ((AC) | Упаковка: | Деревянный корпус |

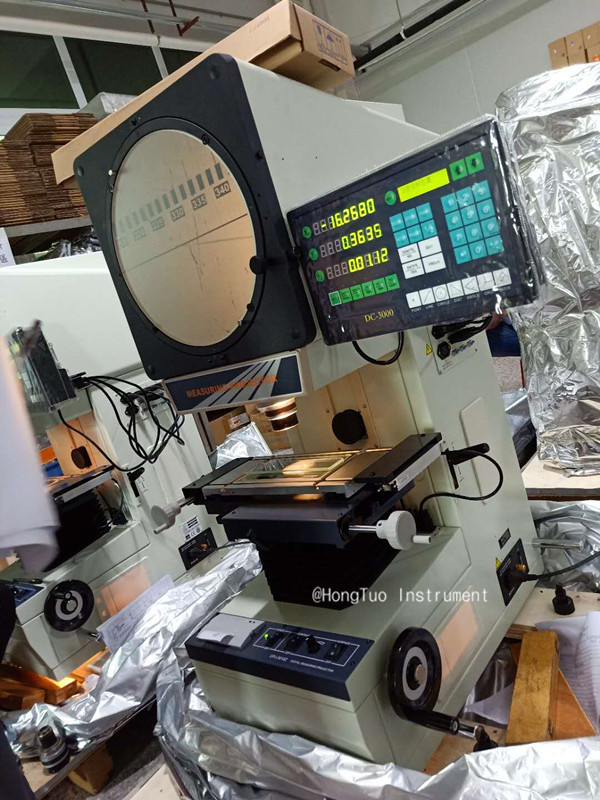

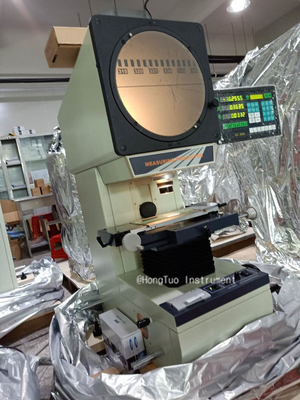

Высокоточный проектор для профильного видеоизмерения
Благодаря компактной конструкции, простому и красивому внешнему виду, экономичности и практичности, а также хорошей надежности, он может эффективно измерять и сравнивать заготовки, такие как штампованные детали, шестерни, резьбы, инструменты и т. д. Он широко используется в машиностроении, электронике, производстве пресс-форм, приборостроении и часовом деле.
Применение:
1. Профильный проектор в основном используется для измерения механических деталей по длине,
углу, контуру и форме поверхности.
2. Широко используется в приборостроении, электронике, аэрокосмической технике, легкой промышленности, колледжах, научно-исследовательских институтах и отделах контроля измерений.
3. Этот прибор может проверять все виды поверхностей и контуров сложных заготовок, кулачков, винтовых резьб, шестерен, фрез и т. д.
Спецификация:
| Модель | CPJ-3015 | ||||
| Стол | Размер металлического стола (мм) | 340X152 | |||
| Размер стеклянного стола (мм) | 196X96 | ||||
| Перемещение по оси X (мм) | 150 | ||||
| Перемещение по оси Y (мм) | 50 | ||||
| Перемещение по оси Z (мм) | 90 для фокусировки | ||||
| Точность измерения | (3+L/50)µm | ||||
| Разрешение (ось X, ось Y) | 0.0005 мм | ||||
| Размер экрана (мм): | Ø 312 Рабочая область>Ø 300 (с измерительной сеткой) | ||||
| Диапазон вращения экрана: | 0°~360° | ||||
| Разрешение угла поворота | 1´ или 0.01° | ||||
| Объектив | Увеличение | 10X опция | 20X опция | 50X опция | 100X опция |
| Поле зрения объекта | Ø30 | Ø15 | Ø6 | Ø3 | |
| Рабочее расстояние | 77.7мм | 44.3мм | 38.4 | 25.3 | |
| Макс. высота заготовки | 80мм | 80мм | 80мм | 80мм | |
| Система обработки данных | Многофункциональная система обработки данных DC-3000, отображаемая на английском языке, может использоваться для сбора данных и измерения точек, линий, окружностей, углов и расстояний | ||||
| Охлаждение | Тремя вентиляторами | ||||
| Освещение | Освещение проходящим и отраженным светом: галогенная лампа 24V/150W. | ||||
| Питание | 110V/220V(AC), 50/60HZ, Общая мощность = 400W | ||||
| Размеры | 780*780*1100мм | ||||
| Вес | 180кг | ||||
