Guangdong Hongtuo Instrument Technology Co., Ltd.
 |
| Место происхождения: | КНР |
| Фирменное наименование: | Dahometer |
| Сертификация: | ISO |
| Номер модели: | ДХ-3020Ф |
| Количество мин заказа: | 1 |
|---|---|
| Цена: | USD2999 to 3899 |
| Время доставки: | Около 7 дней |
| Условия оплаты: | D/P, T/T, западное соединение, |
| Поставка способности: | 500 наборов в месяцы |
| Имя: | Ручное изображение измеряя машины лаборатории инструментов видео- измеряя | Размер таблицы металла (mm): | 450*350 |
|---|---|---|---|
| Размер стеклянного стола (mm): | 330*230 | X перемещение Y-osи (mm): | 300*200 |
| Тип привода: | X привод штанги Y-osи, привод оптически оси оси z | Вес (кг): | 260 |

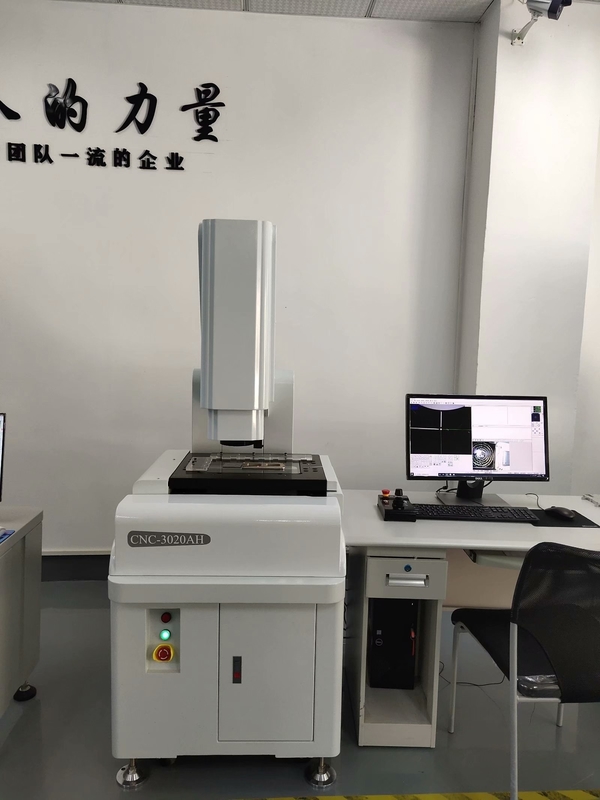

Руководство по эксплуатации видеоизмерительной машины
Особенности продукта:
1. Высокоточная и высокопрочная машина: мраморное основание / вертикальная колонна / рабочая поверхность, высокая точность и хорошая стабильность.
2. Импортированные прецизионные направляющие V-типа по трем осям XYZ / импортированная система привода оптической оси. Длительный срок службы. Хорошая стабильность.
Спецификация:
| Модель | DH-2010F | DH-3020F | DH-4030F | DH-5040F | |
| Рабочий стол | Размер металлического стола (мм) | 350*220 | 450*350 | 550*450 | 700*600 |
| Размер стеклянного стола (мм) | 230*130 | 330*230 | 430*330 | 530*430 | |
| Перемещение по осям X/Y (мм) | 200*100 | 300*200 | 400*300 | 500*400 | |
| Перемещение по оси Z | Эффективное пространство 245 мм, ход фокусировки 200 мм, рабочее расстояние 95 мм | ||||
| Тип привода | Привод стержнем по осям X/Y, привод оптической осью по оси Z | ||||
| Вес (кг) | 170 | 260 | 300 | 500 | |
| Размеры (Д)*(Ш)*(В) | 500*700*1100 | 600*750*1100 | 700*900*1150 | 850*1050*1200 | |
| Сервопривод измерительной системы | Разрешение оптической шкалы: оси X/Y/Z 0,0005 мм (0,5 мкм) | ||||
| Точность измерения: ≤3 мкм + L/200, точность повторяемости: ≤3 мкм + L/200 (L - измеряемая длина, единицы измерения: мм) | |||||
| Универсальный процессор данных может измерять точки, линии, дуги, окружности, углы и т. д. | |||||
| Система обработки изображений (Стандартные аксессуары) |
Камера: цветная ПЗС-камера SONY 1/3" | ||||
| Увеличение объектива: 0,7-4,5X, рабочее расстояние: 95 мм | |||||
| Может комплектоваться объективом 0,5x, общее увеличение: 15-115x | |||||
| Может комплектоваться объективом 2x, общее увеличение: 60-460x | |||||
| Система освещения | Поверхностное и проекционное освещение, холодный свет, долгий срок службы, регулируемая яркость, поверхностное и проходящее освещение с использованием светодиодов, питание: 220/110 В (перем. ток), 50 Гц, 30 Вт | ||||
