Машины для испытаний для труб ПЭ

ⅠПрименение

Машина спроектирована и изготовлена в соответствии с GB/T6111Термопластичные трубы для транспортировки жидкостей ---- Сопротивление внутреннему давлению ---- Метод испытанияи GB/T15560SМетод испытания TANDARD для кратковременной гидравлической неисправности и устойчивости к постоянному внутреннему давлению пластиковых труб для транспортировки жидкостиОн подходит для определения времени прерывания сопротивления давлению или максимального значения давления мгновенного взрыва термопластичных труб и соединенных труб (таких как PP-R, PP-B, PP-A, PE, PE-X,ПВХДля производителей пластиковых труб и испытательных учреждений он необходим.

Машина отвечает следующим стандартам:

GB/T6111-2018Метод испытаний внутреннего давления термопластичных труб для транспортировки жидкости

GB/T15560-95 Гидравлические методы испытаний мгновенного взрыва и сопротивления давлению для пластиковых труб для транспортировки жидкости

GB/T18742.1 Системы полипропиленовых труб для горячей и холодной воды

установка Часть 1 Общие положения

GB/T18742.2 Системы полипропиленовых труб для горячей и холодной воды

установка Часть 2 Трубы

GB/T18742.3 Системы полипропиленовых труб для горячей и холодной воды

установка Часть 3 :Фитинги

GB/T13663 Полипропиленовые трубы для водоснабжения

GB/T15558.1 Погруженные полиэтиленовые (ПЭ) трубы для подачи

газообразное топливо

GB/T15558.2 Фитинги из полиэтилена (PE) для поставок

газообразное топливо

GB/T18992.1 Системы трубопроводов из полиэтилена (PE-X) с перекрестным соединением для горячего

и установки холодной воды Часть 1:Общие положения

GB/T18992.2 Системы трубопроводов из полиэтилена (PE-X) с перекрестным соединением для горячего

и установки холодной воды “часть 2 “ трубы

GB/T10002.1 Трубы из поливинилхлорида (PVC-U) для водоснабжения

GB/T10002.2 Непластифицированный поливинилхлорид (PVC-U) для водоснабжения

GB/T18993.1 Система хлорированных поли (винилхлорида) труб для горячего

и установки для охлаждения воды Часть 1:Общее

GB/T18993.2 Система хлорированных поли (винилхлорида) труб для горячего

и установки холодной воды Часть 2: трубы

GB/T18997.1 Полиэтиленовый/алюминиевый/полиэтиленовый композит под давлением

трубы—Часть 1 :PE/AL/PE трубы, сварные алюминиевой трубой

GB/T18997.2 Полиэтиленовый/алюминиевый/полиэтиленовый композит под давлением

трубы—Часть 2 : PE/AL/PE трубы, сварные на заднице алюминиевой трубой

ISO1167-2006 Системы труб из пластика - Трубы из термопластика - Определение сопротивления внутреннему давлению при постоянной температуре.

ISO13479Определение сопротивления полиолефиновых труб для транспортировки жидкостей к распространению трещин.

ISO 9080Системы труб и каналов из пластика - Определение долгосрочной гидростатической прочности термопластических материалов в виде труб путем экстраполяции (ISO9080, Издание 1.0 (2003) MOD)

АСТМ D1598-2015Труба, пластмасса, под постоянным внутренним давлением, время до отказа (без S/S документа)

ASTM D1599Стандартный метод испытаний на сопротивление кратковременному гидравлическому давлению пластиковых труб, труб и фитингов1

DIN EN 921 (1995-2001)Трубы из термопластика - определение сопротивления внутреннему давлению при постоянной температуре

Ⅱ.Функция

1.1 Этот прибор используется для испытания определенного диапазона внутреннего давления в течение длительного периода времени пластиковых труб.

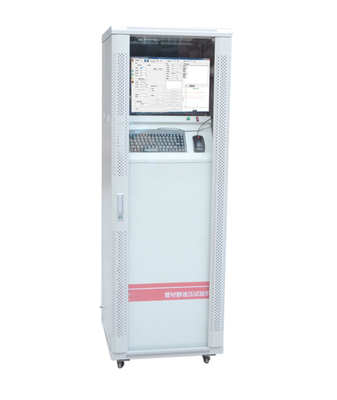

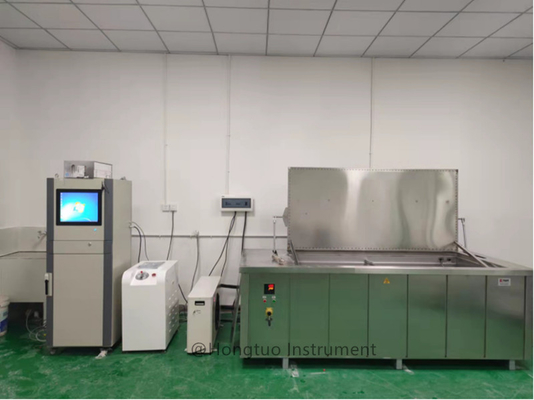

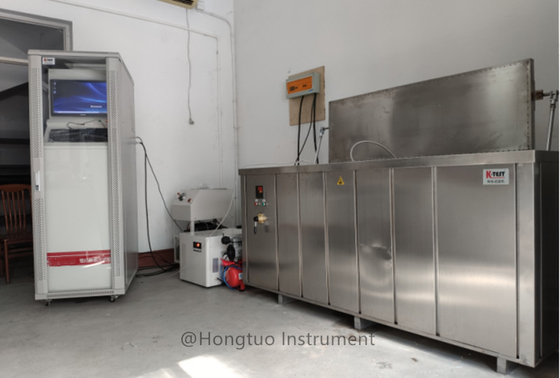

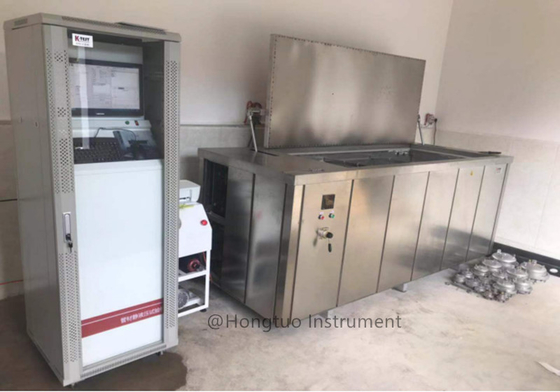

1.2 Прибор состоит из прибора давления, станции давления, резервуара для воды, системы контроля температуры и системы компьютерного программного обеспечения.

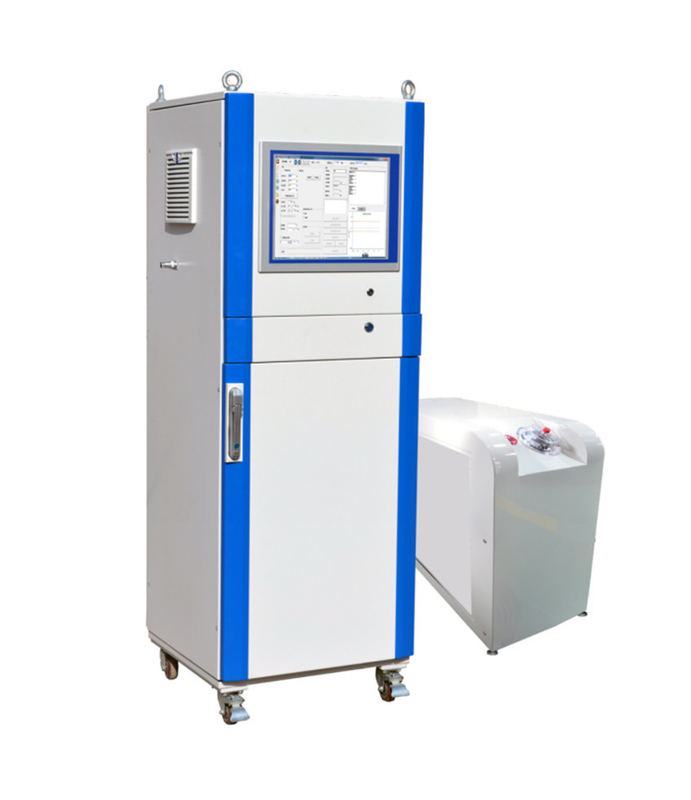

Главный кадр: Он состоит из частей микроконтроля давления, автоматического заполнения давления и электрического разряда частей давления, часть микроконтроля давления принимает управление микрокомпьютера MCU;с высоким разрешением, высокая скорость - дельта 16-разрядный adc чип, в режиме реального времени связи и компьютера; и он может автоматически заполнить и облегчить давление в соответствии с ситуацией давления.

Станция давления:Его основная функция заключается в обеспечении давления на основную раму, требование нижнего предельного давления станции давления должно быть выше, чем у всех испытуемых образцов.Насос на станции изготовлен в Соединенных Штатах (большой поток, низкий уровень шума, высокое давление, бесплатное обслуживание).

Резервуар воды:Он состоит из электрической части открытия, части самоциркуляции, части нагрева, части автоматического заполнения воды и изоляционной части.

Система контроля температуры:Точно контролировать температуру резервуара воды, дисплей температуры, установить температуру индивидуально.В то же время он также может гарантировать температуру.

Программная система: Подключаясь с помощью серийного интерфейса RS232 к давлению на хосте, он может обеспечить настройку параметров, калибровку, снижение давления, нуль, модуляцию амплитуды, рисование испытания,протоколы испытаний и отчеты о испытаниях печати и другие функции.

2. Применение

Инструмент широко используется в испытании внутреннего давления всех видов пластиковых труб.национальные секторы испытаний и секторы научных исследований.

3) Условия труда

Для проведения испытания должны быть выполнены следующие условия:

3.1 Температура окружающей среды: 10°C-40°C;

3.2 Температура окружающей среды: 30%~80%;

3.3 Без вибраций, без коррозионной среды;

3.4 устанавливать и регулировать прибор на твердом фундаменте;

3.5 отсутствие сильных электромагнитных помех и сильного сопротивления ветра;

3.6 Необходима внутренняя выхлопная система для предотвращения

ⅢОсновные характеристики

1. испытательное давление и время отдельно контролируются в пределах 3 линий

2. диапазон добавления давления: 0 - 10 000 МПа

3Максимальное рабочее давление основной системы давления 16 МПа

4. поршневый насос высокого давления

(1) давление: 16 МПа

(2) объем: 8-11,3 л/мин

(3) скорость вращения :920 оборотов/мин

5. точность регулирования давления: + 2% и - 1% верхнего и нижнего пределов

значение испытательного давления соответственно

6. разрешение значения давления:0.001Mpa

7. трансформатор: периоды отбора проб испытательного давления составляют 0,1 миллисекунды.

8. диапазон времени: 0?? 9999h

9. точность измерения времени:1S

Ⅳ.Структура и теория

The high pressure liquid generated by high pressure pump is transported to samples in media temperature constant tanks through high pressure hoses to carry out pipe long time hydrostatic pressure tests after being measured by main engine of pressure control system
