Автоматический измерительный прибор Longmen



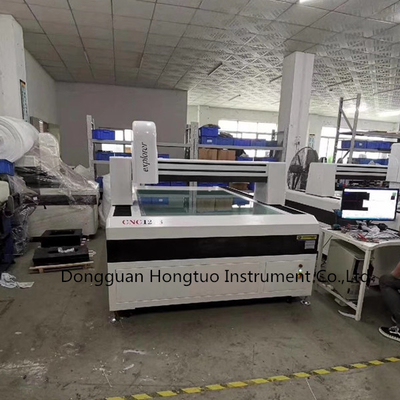

Автоматический прибор для измерения изображения Longmen

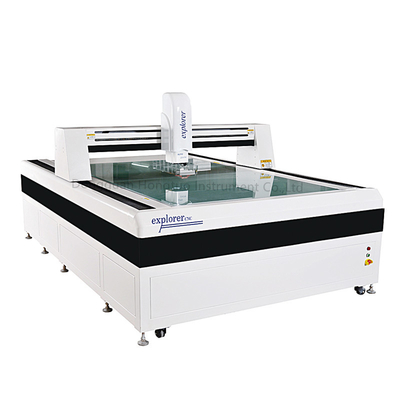

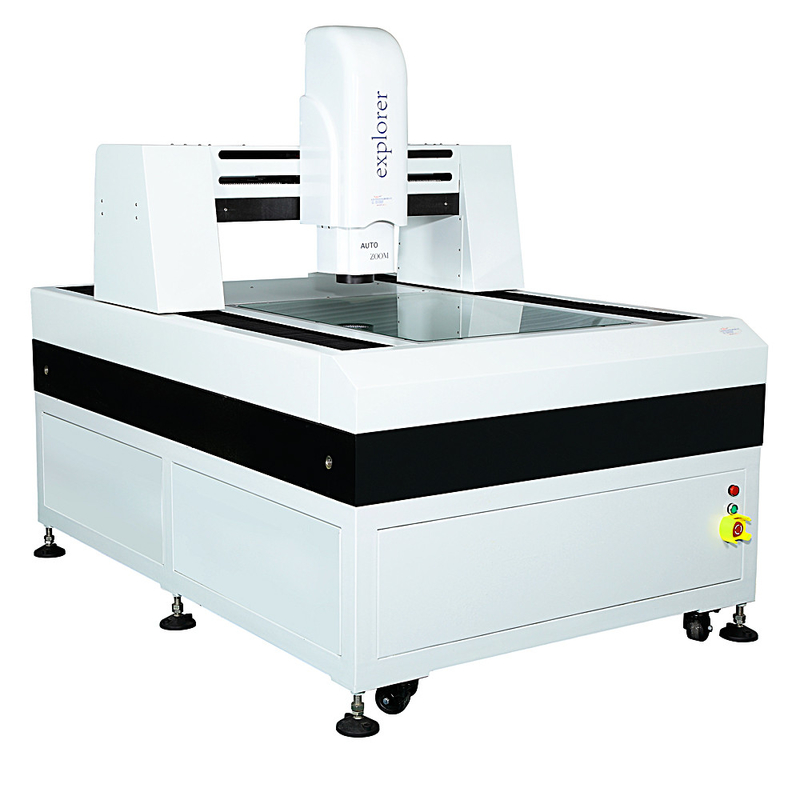

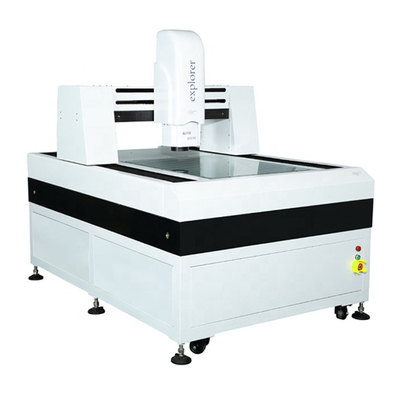

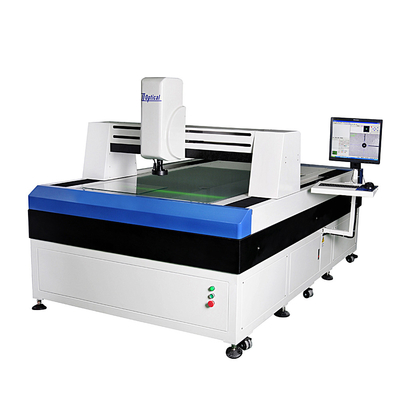

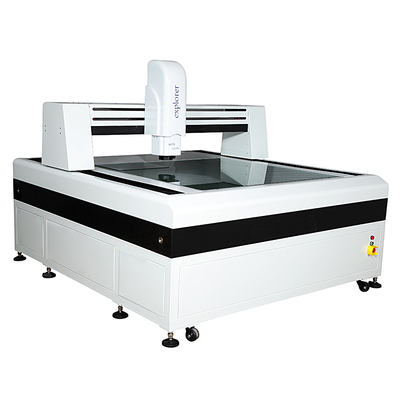

Измерительная машина с ЧПУ Longmen - это крупномасштабная видеоизмерительная машина с ЧПУ, разработанная нашей компанией независимо. Она обеспечивает высокую эффективность и точность измерения больших количеств заготовок. Она подходит для проверки и контроля качества готовых деталей. В машиностроении используется электроника. , оборудование и другие отрасли промышленности широко используются.



Особенности продукта:



1.Высокая точность общего измерения, управление с ЧПУ по оси Z.

2. Высокая точность и высокая прочность машины: мраморное основание 00/вертикальная колонна/рабочий стол, высокая точность и хорошая стабильность.

3.XYZ ось импортировала прецизионную направляющую V-образного типа/импортировала систему шарико-винтовой передачи уровня шлифования, длительный срок службы, хорошую стабильность.

4.Высокоточная линейка решеток 0,5 мкм.

5.WM оптический объектив с непрерывным зумом, разные рамки, различное увеличение, коррекция масштаба не требуется.

6.HD японская камера SONY CCD, высококачественный измерительный экран.

7. Вспомогательное измерение фокусировки, оптическое измерение высоты и плоскостности, может быть оснащено контактным датчиком британского производства RENISHAW.

8.Программа контролирует три кольцевых восьмизонных поверхностных освещения, светодиодный профильный светильник, коаксиальный свет. Различные продукты с разным цветовым освещением.

9. Оснащен ручкой управления, легко работать в любом месте.

10. Лазерная указка указывает позиции измерения, обеспечивает быстрое позиционирование и удобное измерение.





Спецификация:



Модель машины		DH-CNC-4030D	DH-CNC-5040D	DH-CNC-6050D	DH-CNC-6080D
Рабочий стол	Перемещение по оси X/Y, мм	400*300	500*400	600*500	800*600
	Ход оси Z, мм	Эффективное пространство 245 мм, ход фокусировки 200 мм, рабочее расстояние 95 мм.
	Размер ментального стола, мм	600*500	700*600	800*700	1000*800
	Размер стеклянного стола мм	500*400	600*500	700*600	800*600
	Тип привода	Прецизионная линейная направляющая по осям X/Y/Z, шлифовальный ШВП.
Измерить систему привода		Разрешение оптической шкалы: ось X/Y/Z 0,0005 мм (0,5 мкм)
		Точность измерения: ≤3 мкм+L/200. Точность повторяемости: ≤3 мкм+L/200.
		Высокопроизводительный серводвигатель оси Z, двойная система управления с замкнутым контуром.
Система изображений		Камера: японская ПЗС-матрица SONY, увеличение видео 30-230 раз.
		Len: зум-объектив высокой четкости/непрерывное увеличение 0,7-4,5X Может соответствовать объективу 0,5X, общее увеличение: 15-115X Может соответствовать 2-кратному объективу, общее увеличение: 60-460X
Система освещения		Поверхностный свет и проекционный свет, холодный свет, длительный срок службы, регулируемая яркость.
Внешний размер машины		700*900*1650	1100*1000*1650	1300*1600*1650	1300*1800*1650
Вес кг		800	1000	2000 г.	2600



Программное обеспечение представитьция

Основные функции программного обеспечения для 3D-измерений следующие:



1.Мизмерениеелементы



Можно измерить 12 видов элементов, таких как точка, линия, круг, дуга, эллипс, прямоугольник, впадина, уплотнительные кольца, расстояние, угол и линия открытого облака, линия закрытого облака).

Функции:

Разнообразие методов измерения (автоматический дискриминант, измерение точки добычи, сравнение, измерение контраста допусков. Предустановленный элемент) может удовлетворить различные потребности клиентов, значительно повысить простоту использования и точность измерения.

Существует множество методов выборки одной точки: точка мыши, точка пересечения края линии, усиленная точками.

Закрыто для измерения периметра линии облаков, площади и центра тяжести, использование трех алгоритмов интерполяции для наиболее точного метода измерения линии облаков.

Можно взять коробку, чтобы выбрать более круглое измерение, быстрое и точное измерение нескольких раундов одновременно.

Измеренные данные можно сохранить в виде файла DXF или. Изображения BMP и формат пользовательской программы.



2.функция макроизмерения



Функция макроизмерения заключается в том, что это будет некоторая мера, команда, связанная с кнопкой. Нажмите на кнопку, которая запускает функцию макроизмерения, функция макроизмерения автоматически завершает тектоническое движение, сокращает время работы мыши пользователя и повышает эффективность работы.

Примечание: макроизмерение отличается от функции пользовательской программы, макромера не записывает источник, условия измерения положения координат и т. д. Запустите макрофункцию, а также не перемещайте верстак, полировку и т. д. 16 программных средств предоставляют набор макромеров. функция, пользователь может редактировать значок кнопки функции макро-измерения. Интерфейс макрофункций выглядит следующим образом:





3.Автоматическое измерение захвата



Щелкните, а затем с помощью мыши обведите край заготовки, чтобы автоматически найти линию края, круг или дугу. Следующий рисунок автоматически обрамится круглой рамкой.



4.Эструктура элемента



Элементы для создания мощных. Структура MEGA обеспечивает 10 видов метода 2-х элементов («перемещение», «вращение» и «извлечение», «комбинация», «параллель» и «вертикаль», «зеркало», «симметрия», «пересечение», «касательная»). ) элементы тектонической геометрии. МЕГА-элементы двухмерной структуры затрудняют пользователям легкое управление некоторым количеством элементов, чтобы повысить эффективность работы.



5.Функция автофокусировки



Обеспечивает точную и быструю фокусировку, которую можно использовать для измерения значений высоты путем фокусировки или для определения координат текущей точки с помощью автофокусировки.



6.Вспомогательный диммер



Этот движущийся световой индикатор сообщает пользователю, когда лучше всего использовать интенсивность освещения, позволяет избежать ошибок измерения, вызванных освещением, повышает точность измерения и эффективность измерения.



7.Графическая функция

Имеет идеальную функцию обработки и отображения изображений (локальное усиление, масштабирование, перевод, отображение окна, полноэкранный режим), делает измерение более информативным, интуитивно понятным и простым в использовании. Прокручивая среднюю кнопку мыши, увеличьте изображение, удерживайте клавишу, чтобы не перемещать мышь, мобильную графику.



8.Функция тегирования



Можно непосредственно в сюжете и элементах изображения графики по углу, расстоянию, расстоянию в направлении X и направлению Y, расстоянию и радиусу круга (дуги), диаметру круга (дуги), длине дуги. Пользователь будет понятен с первого взгляда.



Окно изображения и окно рисования могут синхронизировать отображаемые элементы измерения и аннотации. Изображения могут быть скрытыми окнами рисования графики, могут синхронизироваться для удаления, выбирать окно изображения и графические элементы двухмерного графического окна. Ниже указаны два круглых направления X и расстояние в направлении Y, а также радиус круга.



9.Толерантность



Улучшите размерную устойчивость вычислительной мощности. Можно установить зону допуска по умолчанию.

Соответствует национальному стандарту допуска формы, может рассчитывать допуск формы, действительно прямую степень, круг, округлость дуги.

Расчет допуска положения включает степень положения, степень параллельности, степень вертикальности, наклон и концентричность, степень симметрии. Автоматический сигнал о выходе за пределы допуска с красным предупреждением.



Диалоговое окно ввода допуска круглого размера показано ниже.





10.Программирование импорта файлов DXF

После импорта файла DXF программное обеспечение шаг за шагом предложит пользователю выполнить операцию, когда будет установлена ​​система координат заготовки, пользовательская программа файла DXF завершит импорт. Программное обеспечение автоматически сгенерирует значение в имени имени элемента. При запуске пользовательской программы создается контраст текстуры файла DXF и изображения.



11.Функции отчетности

Данные измерений можно экспортировать в Excel, Word, AutoCAD, TXT.

При запуске пользовательской программы можно вводить данные в виде строк или столбцов в Excel.

При входе в отчет они могут выбрать, экспортировать ли графику и растровое изображение.

На рисунке ниже показано то же измерение заготовки после пяти раз, автоматический экспорт в отчет в Excel.



12.Онлайн-функции SPC

MEGA 2 d предоставляет независимое профессиональное программное обеспечение SPC для последующей обработки измеренных данных.

Бесшовное соединение программного обеспечения и программного обеспечения SPC, программное обеспечение для измерений после завершения измерений автоматически импортируется в базу данных SPC, без повторного вмешательства человека, все установленные контрольные пределы были выполнены в измерительном программном обеспечении, нет необходимости устанавливать программное обеспечение SPC, что значительно повышает эффективность. . SPC обеспечивает процесс и анализ с помощью контрольных карт. Предоставляются контрольные диаграммы: контрольная диаграмма среднего диапазона, контрольные диаграммы среднего стандартного отклонения, контрольная диаграмма медианного диапазона, контрольная диаграмма отдельных значений и скользящего среднего, гистограмма, график CPK, контрольные диаграммы стандартного отклонения спецификации, контрольные диаграммы стандартного отклонения процесса, стандартное отклонение. диаграмма сравнения, диаграмма предлагаемого анализа процесса и т. д. Для создания графиков можно использовать восемь правил принятия решений. Их диаграммы и данные можно распечатать и импортировать в Excel.



Диаграмма, чтобы выбрать диалоговое окно типа диаграммы.



• Справочная система



2d предоставляет полную справочную систему. Помогите пользователям, не знакомым с программным обеспечением, быстро освоить использование программного обеспечения.







Обязательство послепродажного обслуживания



(1)Отладка и обучениег

Как только товар прибудет на место установки, Покупатели должны сообщить об этом Продавцу. Мы прибудем к Покупателю для установки до согласованной даты. Покупатели должны оказать необходимую помощь.

Работы по установке должны быть завершены в течение одного дня, включая позиционирование основного корпуса и его принадлежностей, выравнивание корпуса, восстановление трех осей, поиск ПЗС-матрицы, проверку соединений и тестирование функциональной цепи.

Регулировочные работы обычно завершаются в течение одного дня, включая точную коррекцию.



Обучение:

Место обучения: Должность, назначенная Покупателем.

Количество стажеров: после примерки и приемки товара инженер Продавца обучает одного или двух Покупателей (стажер должен иметь базовые знания в области измерений и компьютера).

Содержание обучения: управлять станком и измерительным программным обеспечением до тех пор, пока обучаемый не сможет самостоятельно овладеть базовыми навыками.



(2)Послегарантийное обслуживание



Гарантийный период определяется как один год после завершения отладки и обучения фитинга. В течение этого периода любая неисправность продукта или аксессуара (включая корпус, электрический корпус, электрический контроллер, объектив, ПЗС-матрицу, программное обеспечение) будет отремонтирована или заменена производителем. Продавцам бесплатно только при правильном использовании.

В течение гарантии программное обеспечение будет обновляться бесплатно.

.

В рамках гарантии наша компания потребует возмещения расходов, если неисправность или повреждение вызваны следующими причинами:

Товар не ремонтируется и не доставляется на станцию, указанную Продавцом.

Неправильная работа пользователя.

Частный ремонт или демонтаж.

Форс-мажорные обстоятельства, такие как землетрясение, пожар и т. д.

Используемый аксессуар не назначен компанией HongTuo.
