Guangdong Hongtuo Instrument Technology Co., Ltd.
 |
| Место происхождения: | Донггуан, Китай |
| Фирменное наименование: | DahoMeter |
| Сертификация: | ISO,SGS |
| Номер модели: | CPJ-3015 |
| Количество мин заказа: | Один набор |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | стандартная экспортная деревянная упаковка |
| Время доставки: | 5 дней |
| Условия оплаты: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Поставка способности: | 300 комплектов в месяц |
| Имя: | Проектор высокоточного оптического профиля Проектор цифрового измерения | Размер стеклянного стола (мм): | 196X96 |
|---|---|---|---|
| точность измерения: | (3+L/50) мкм | Испытания перед доставкой: | Да, да. |
| Сила: | 1100-240В ((AC), 50/60Гц, общая мощность: 400 Вт | Охлаждение: | принудительное охлаждение |

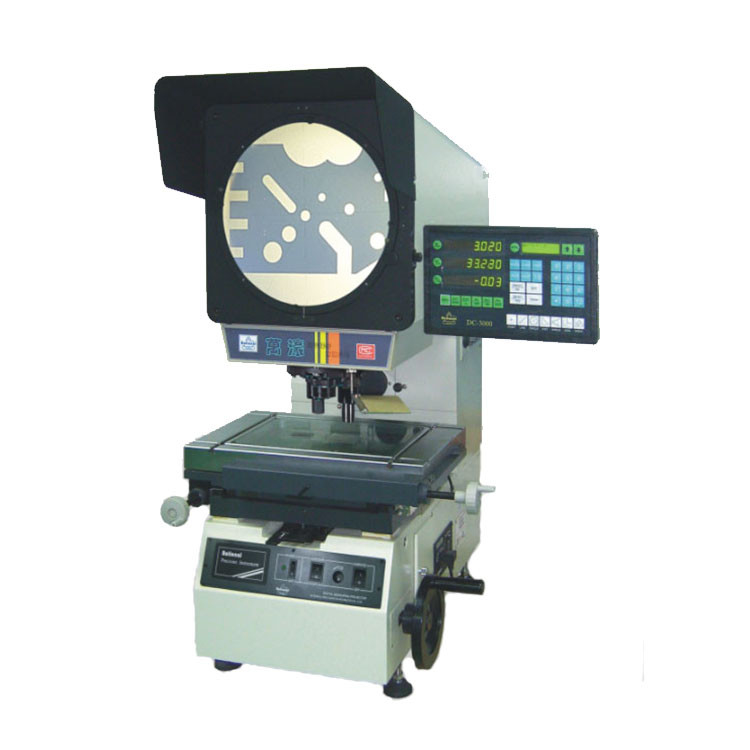

Проектор высокоточного оптического профиля Проектор цифрового измерения
При использовании принципа оптической проекции, измерительный прибор, который проецирует контур измеримой заготовки или измеритель на экран наблюдения для измерения или сравнения.Он может эффективно обнаружить контур и форму поверхности различных сложных деталейОн состоит из трех частей: ящика, основной оболочки и рабочего стола.
Использование:
1Профильный проектор в основном используется для измерения длины механических частей,
угол, контур и форма поверхности.
2Широко используется в измерительном, электронном, аэрокосмическом оборудовании, легкой промышленности, колледже, научно-исследовательском институте и отделе измерений.
3. Этот инструмент может проверять все виды поверхности и контуры сложной работы-детали, камеры, винтовой нити, решетка, выполнять фрезер и так далее.
Спецификация:
| Модель | CPJ-3015 | ||||
| Таблица | Размер металлического стола (мм) | 340X152 | |||
| Размер стеклянного стола (мм) | 196X96 | ||||
| Проезд по оси х ((мм) | 150 | ||||
| Движение по оси Y ((мм) | 50 | ||||
| Проезд Z-оси ((мм) | 90 для фокусировки | ||||
| Точность измерений | (3+L/50) мкм | ||||
| Разрешение (ось X, ось Y) | 0.0005 мм | ||||
| Размер экрана (мм): | Ø 312 Используемый диапазон>Ø 300 ((с линией метра) | ||||
| Диапазон вращения экрана: | 0°~360° | ||||
| Разрешение вращающегося угла | 1′ или 0,01° | ||||
| Очки | Увеличение | 10X вариант | 20X вариант | Опция 50X | 100x опцион |
| Вид объекта | Ø30 | Ø15 | Ø6 | Ø3 | |
| Рабочее расстояние | 77.7 мм | 440,3 мм | 38.4 | 25.3 | |
| Максимальная высота заготовки | 80 мм | 80 мм | 80 мм | 80 мм | |
| Система обработки данных | Многофункциональная система обработки данных DC-3000, представленная на английском языке, может быть использована для сбора данных и измерения точки, линии, круга, угла и расстояния. | ||||
| Холодный | Три фаната | ||||
| Освещение | Освещение передачи и отражения: галогенная лампа 24В/150Вт. | ||||
| Сила | 110V/220V ((AC), 50/60HZ, общая мощность=400W | ||||
| Размеры | 780*780*1100 мм | ||||
| Вес | 180 кг | ||||
