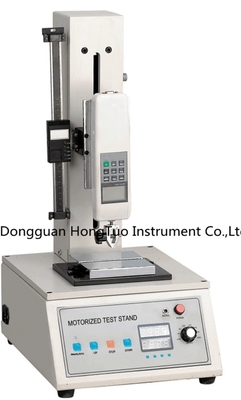

Вертикальная электрическая машина для испытания силы тяги / машина для испытания тяги и давления

Электрическая вертикальная машина для испытания силы тяги / машина для испытания тяги и давления

I Функция

AEL Single-Column Vertical Machine - это испытательная платформа силовой нагрузки, специально созданная для измерения силы серий HF и NK. Продукт имеет двойную вертикальную конструкцию с хорошей стабильностью,широкий охват применения и удобство, а также бесступенчатое регулирование скорости, ручные (точечные) и автоматические функции переключения управления. применимо для испытаний силовой нагрузки, вставки и вывода,уничтожение в таких отраслях промышленности, как каучук и пластик, легкая промышленность - текстиль, строительные двери и окна, композитные материалы, электрические провода и кабели, детали и аксессуары для автомобилей, силовых машин, научных исследовательских институтов и т.д.

II Особенности

1Электрическая нагрузка, регуляция скорости без шагов, трансмиссия

2Компактная конструкция, стабильный привод

3Простая работа, может использоваться с различными видами клипсов

Ⅲ Спецификации и параметры

• Максимальная нагрузка: 500N
• Эффективное движение: 200 мм
• Скорость испытания: 25-280 мм/мин ((выбирается заказчиком)
• Рабочее напряжение: 110-220 В
• Размер контура: 400x320x620 мм
• Чистая масса: 30-40 кг

IV Способ установки прибора измерения силы

Встроенный тип датчика: вставьте винт 4-M6 в отверстия 4-φ6.2 фиксированного блока, инвагинируйте 1 прокладку соответственно в направлении нити,и закрутить провод 4-M6 на панель установки силового измерителя, монтажные отверстия примера силы на панели установки разделены на две группы, группу 30x145 и группу 40x90, которые могут быть определены пользователями в соответствии с требованиями.

V Использование панели управления

1. переключатель питания: когда кнопка нажимается, то питание включено, когда кнопка снова нажимается, то питание отключено.

2Управление скоростью: из-за разницы испытуемых объектов и требований пользователя скорость движения составляет 20-200 мм/мин при настройке кнопки поворота регулятора скорости.

VI Управление функцией

Ручная/автоматическая работа: при переключении кнопки поворота на ручную, если необходимо переместить носители, нажимается клавиша подъема или опускания, если клавиша выключена, движение останавливается.Когда кнопка поворота включена в режим автоматизации, если для перемещения носителей необходимо нажать клавишу подъема или понижения напрямую.

ⅦКорректировка путешествия

Есть два винта на задней стороне вертикальной колонны, развяжите винт стандартным шестеренковым ключом и настроите на правильное положение, и управляйте слайд-блоком, тогда требования выполняются.

VIII Использование счетчика

В верхней части счетчика есть цифровой дисплей для записи времени теста, есть 4 предопределенных кнопки в нижней части, они однозначные, десятизначные, стозначные и тысячезначные,что означает, что предварительно установленный диапазон находится в пределах 0~9999. Например: пользователь непрерывно тестирует какой-либо продукт, время тестирования составляет 9999, поэтому необходимо настроить 4 кнопки, чтобы отобразить 9999, и нажать кнопку Ручной/Автоматизации, таким образом, 9999 раз может быть протестировано,Затем они остановятся автоматически после того, как 9999 раз будет выполнено. Если для выполнения теста необходимо нажать кнопку "Остановите".
