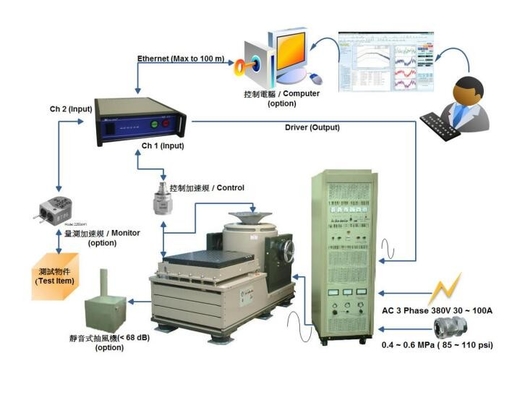

Электрический стол вибраций с охлаждением воздухом / оборудование для испытаний вибраций

Электрический вибрационный стол/испытательное оборудование/система, тестер вибрации/машина/инструмент

ED-шейкер

• Бренд:DahoMeter
• Модель:DH-EM-3000
• Частота. Диапазон: постоянный ток ~ 2500 Гц
• Естественная частота: 2000 Гц ± 10%
• Синусоидальная пиковая сила: 3000 кгс.
• Пиковая ударная сила: 6000 кгс.
• Макс. ускорение: 75 г (без тестовой нагрузки)
• Макс. дисп.: 51 мм
• Диам. Арматура: 450 мм
• Вес арматуры: 40 кг.
• Материал арматуры: Мг
• Производство арматуры:Литье
• Монтажные отверстия арматуры: M12–ISO
• Максимальная полезная нагрузка: 500 кг
• Максимальная скорость: 2 м/с
• Метод охлаждения: воздушное охлаждение
• Рабочая температура. Диапазон: 0 ~ 45 ℃/рекомендуется при комнатной температуре ± 2 ℃.
• Вес шейкера: около 6500 кг.
• Трехмерная опорная структура, отличный отклик во всем диапазоне частот.
• Высокий эксцентриковый момент, конструкция с низким уровнем перекрестных помех
• Запатентованная конструкция охлаждения распылением
• Безфундаментный дизайн
• В демпфирующей конструкции используется воздух для поглотителя, собственная частота 3 ~ 5 Гц, TR% при испытании <5%

Система усилителей и защиты

CVA ШИМ-усилители

• Частота. Диапазон отклика: постоянный ток ~ 5000 Гц (полный диапазон мощности)
• Эффективность: 98%
• Входное напряжение: 140 ~ 200 В постоянного тока
• Выходное напряжение: 110 В (среднеквадратичное значение)
• Выходной ток: 120 Амс/Uint
• Температурный дрейф: 0,05%
• Коэффициент шума: 70 дБ
• Мощность агрегата: 13,2 кВА/шт.
• Коэффициент искажений: ≦0,2% THD
• Точность от мин до 0,1%
• Безопасность согласно UL, TUV, CSA и CE.
• Начните с управления постоянным током и выходной частотой 0,1 Гц.
• Охлаждающий вентилятор с автоматической регулировкой скорости.
• Самоконтроль напряжения, тока, температуры и перегрузки
• Многоблочная конструкция, максимальная выходная мощность может достигать 400 кВА.
• Мини-блок высотой 2U
• Конструкция системы устойчива к ударам высокого напряжения до 1500 В переменного тока.

Система защиты

• Отображение сигнала в реальном времени, пользователь может быстро отслеживать рабочее состояние
• Следите за состоянием следующим образом

1. Питание системы 2. Фаза питания 3. Выходная мощность 4. Выходной ток

5. Температура системы 6. Положение арматуры 7. Предельное положение 8. Состояние аксессуаров

• Система с функцией генератора сигналов, может выполнять самотестирование и проверку исправности изделия перед испытанием.

19-дюймовая стойка с высокой полезной нагрузкой

• Конструкция для стандартной 19-дюймовой стойки с высокой полезной нагрузкой
• Интенсивное охлаждение
• Диаметр: 600 х 900 х 1860 мм.
• Вес: 1000 кг/В зависимости от модели, только для справки.

Цифровой сервоконтроллер вибрации

• Модель:VCS-913TG4
• Разрешение по частоте: 6400 строк
• Диапазон частот: 1 ~ 5000 Гц
• Емкость обмена DA: 24 бита
• Динамический диапазон: 135 дБ
• Частота дискретизации 204,8 кГц
• Номер канала: вход 8 каналов/выход 1 канал
• Программное обеспечение Канал:4Ch
• Входное соединение: IEPE, усилитель заряда,
• Соединение переменного/постоянного тока, ТЭДС
• Поддержка всех каналов, записанных на максимуме
• частота дискретизации
• Функция программного обеспечения: синусоидальный, случайный, ударный, резонансный поиск
• Сигнальный процессор: процессор DSP 450 МГц
• Аппаратное подключение: Ethernet RJ-45.
• Светодиодная панель дисплея
• Проводимость без вентилятора для охлаждения
• 1 ГБ флэш-памяти
• Рабочий язык: английский/китайский
• Поддерживаемая операционная система: Windows
• С помощью Office можно создать отчет Word.

Система охлаждения

• Пу тщательно воздуходувка
• Конструкция и изготовление воздуходувки с помощью AL
• Ось длительного срока службы
• Полностью закрытая конструкция, шум на выходе ≦ 73 дБ.

Вертикальный выдвижной стол

• Диаметр стола: 1400 х 1800 мм.
• Внешний вид стола: квадратный тип
• Материал стола: алюминий
• Вес стола: около 340 кг.
• Изготовление стола:Литье
• Частота отклика в ±3 дБ: до 100 Гц
• Монтажные отверстия: ISO-M10, шаг 100 мм.

Управление акселерометром

• Марка и модель: BW14104
• Чувствительность: 100 мВ/г ± 10%
• Диапазон измерения: ± 50 г
• Диапазон частот: 1 ~ 8000 Гц ± 5%
• Резонансная частота: ≧ 29 кГц
• Нелинейность: ≦ 1 %
• Диапазон температур:-50 ~ 120 ℃
• Материал корпуса: нержавеющая сталь
• Вес: 25 г.
• Соединительный кабель: M5 – BNC * 5 мкабель

Измерение Акселерометр

• Марка и модель:B&W11235
• Чувствительность: 10 мВ/г ± 15%,
• Диапазон измерения: ± 500 г
• Диапазон частот: 1 ~ 11 000 Гц ± 5%
• Резонансная частота: ≧ 59 кГц
• Нелинейность: ≦ 1 %
• Диапазон температур:-50 ~ 120 ℃
• Материал корпуса:Титан
• Вес: 1 г
• Соединительный кабель: кабель 5 м

Компьютер с контроллером вибрации

• Ноутбук (i7/4G Ram)
• Окна/Офис
• Стул и стол

Набор инструментов

• Крепежные гайки M10 x 8
• Алюминиевая рейка 60,75,100 см
• Винт из нержавеющей стали 60,75,100 см
• L-блок x 4 (оснащен выдвижным столом)
• Т-образный ключ
• Шестигранный ключ для винта ISO
• Манометр давления в шинах
• Магнитные винты захватывают

Регламент испытаний системы Meet

• МЭК
• ИСТА
• ГБ
• ГЖБ
• ДЖИС
• ЦНС
• ОВОС
• МИЛ-СТД
• АСТМ
• DIN
• RU
• ИСО

Власть

• Тип питания: переменный ток
• Напряжение: 380 В
• Стабильность напряжения: ≦ 10%
• Частота напряжения: 50/60 Гц
• Максимальный ток: ≦ 150 А
• Тип проводки: 3-фазный 5-проводной (R, S, T, G, N)
• Пожалуйста, используйте FLA и можете быть рядом.

Вода

• Нет запроса

Газ

• Тип газа:CDA
• Диапазон давления: 0,4 ~ 0,6 МПа
• Расход: 142 л/мин
• Тип соединения: Φ8 с быстрым соединением
• Сепарация нефти и воды

Другой

• Температура: ниже 45 ℃
• Влажность: 10 ~ 90%, без конденсации.
• Требования к проходу: Ширина ≧ 2 м, Высота ≧ 2 м.
• Требования к пространству: ≧ 5 х 6 м.
• Требования к полезной нагрузке на пол: ≧ 1000 кг/м.²
• Выход: 8 дюймов х 2
