Подробная информация о продукте:

Место происхождения:	Дунгуань, Китай
Фирменное наименование:	DahoMeter
Сертификация:	ISO,SGS
Номер модели:	CPJ-3015

Оплата и доставка Условия:

Количество мин заказа:	один комплект
Цена:	Negotiable
Упаковывая детали:	стандартная экспортная деревянная упаковка
Время доставки:	5 дней
Условия оплаты:	Аккредитив, Д/А, Д/П, Т/Т, западное соединение, МонейГрам
Поставка способности:	300 комплектов в месяц

контакт

Подробное описание продукта

Имя:	Высокоточные оптические измерительные приборы Оптическое измерительное оборудование	Размер стеклянного стола (мм):	196x96
Точность измерения:	(3+L/50)мкм	Испытывать перед доставкой:	ДА
Сила:	1100-240V (AC), 50/60HZ	Упаковка::	Вакуумная упаковка и деревянный ящик для фумигации

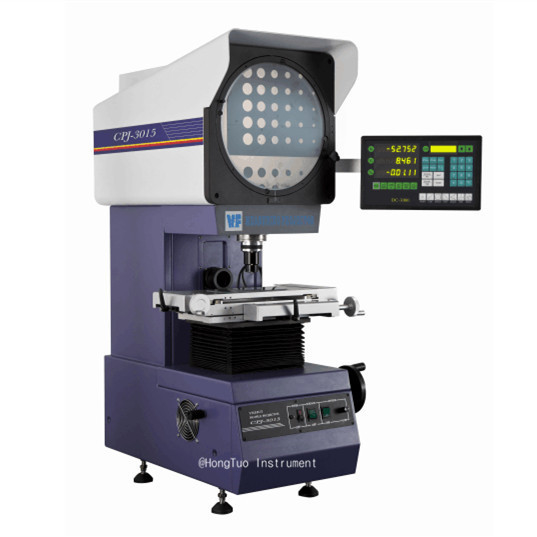

Высокоточные оптические измерительные приборы Оптическое измерительное оборудование

Эти инструменты широко используются в машиностроении, пресс-формах, инструментах, аппаратах, электронике, легкой промышленности и других отраслях промышленности, проверяют все виды сложной формы размера контура заготовки и формы поверхности незаменимого испытательного инструмента. Например: образец, штамповка деталей, CAM, резьба, шестерня, формирование различных инструментов, таких как железный дао, оснастка и детали.

Использование:

1. Профильный проектор в основном используется для измерения длины механических частей,

угол, контур и форма поверхности.

2. Он широко используется в измерительной, электронной, аэрокосмической технике, легкой промышленности, колледжах, научно-исследовательских институтах и отделах измерения и контроля.

3. Этот инструмент может проверять все виды поверхности и очертания сложных деталей, кулачков, резьбы, зубчатых колес, выполнять фрезерование и так далее.

Технические характеристики:

Модель		CPJ-3015
Стол	Размер металлического стола (мм)	340x152
	Размер стеклянного стола (мм)	196x96
	Перемещение по оси X (мм)	150
	Перемещение по оси Y (мм)	50
	Перемещение по оси Z (мм)	90 для фокусировки
	Точность измерения	(3+L/50)мкм
Разрешение (ось X, ось Y)		0,0005 мм
Размер экрана (мм):		Ø 312 Используемый диапазон>Ø 300(с измерительной линией)
Диапазон поворота экрана:		0°~360°
Угол поворота Разрешение		1´ или 0,01°
Объектив	Увеличение	10-кратный вариант	20-кратный вариант	50-кратный вариант	100-кратный вариант
	Вид объекта	Ø30	Ø15	Ø6	Ø3
	Рабочее расстояние	77,7 мм	44,3 мм	38,4	25,3
	Максимум.высота заготовки	80мм	80мм	80мм	80мм
Система обработки данных	Многофункциональная система обработки данных DC-3000, появляющаяся на английском языке, может использоваться для сбора данных и измерения точки, линии, окружности, угла и расстояния.
Холодно	От трех фанатов
Освещение	Освещение на просвет и отражение: 24В/150Вт-галогенная лампа.
Сила	110 В/220 В (переменного тока), 50/60 Гц, общая мощность = 400 Вт
Габаритные размеры	7807801100мм
Масса	180 кг
